راهنمای جامع VMP، IMP، VOC، ISC در سولار پنل ها: رمزگشایی از زبان پنل‌های خورشیدی

آیا تا به حال به برگه اطلاعات (دیتاشیت) یک پنل خورشیدی نگاه کرده‌اید و با انبوهی از حروف و اعداد اختصاری گیج شده‌اید؟ عباراتی مانند VMP، IMP، VOC و ISC ممکن است در نگاه اول پیچیده و ترسناک به نظر برسند، اما در واقع کلید درک عملکرد واقعی و پتانسیل یک پنل خورشیدی هستند. خبر خوب این است که شما برای فهمیدن این زبان تخصصی نیازی به مدرک مهندسی برق ندارید! در این راهنمای کامل، ما این مفاهیم را به زبانی ساده و روان برای شما رمزگشایی می‌کنیم تا بتوانید با اطمینان کامل، بهترین پنل را برای نیازهای خود انتخاب کنید. درک VMP، IMP، VOC، ISC در سولار پنل ها اولین قدم برای طراحی یک سیستم خورشیدی کارآمد و قدرتمند است.

چرا درک این 4 پارامتر کلیدی حیاتی است؟

این چهار مشخصه، ستون‌های اصلی عملکرد یک پنل خورشیدی هستند. آن‌ها به شما می‌گویند که پنل تحت شرایط مختلف چه مقدار ولتاژ و جریان تولید می‌کند. نادیده گرفتن این مقادیر مانند خرید یک ماشین بدون اطلاع از قدرت موتور یا مصرف سوخت آن است. این اطلاعات برای موارد زیر ضروری هستند:

• انتخاب اینورتر مناسب: ولتاژ و جریان پنل‌ها باید با محدوده ورودی اینورتر شما سازگار باشد.
• طراحی صحیح آرایه‌ها: برای اتصال سری یا موازی پنل‌ها، باید این مقادیر را به دقت محاسبه کنید.
• تخمین تولید انرژی: این پارامترها به شما کمک می‌کنند تا بازده واقعی سیستم خود را پیش‌بینی کنید.
• ایمنی سیستم: با دانستن این مقادیر می‌توانید از فیوزها و تجهیزات حفاظتی مناسب استفاده کنید.

ولتاژ مدار باز یا VOC (Open Circuit Voltage)

ولتاژ مدار باز (VOC) حداکثر ولتاژی است که یک پنل خورشیدی می‌تواند در شرایطی که به هیچ مداری (باری) متصل نیست، تولید کند. تصور کنید پنل زیر نور خورشید است، اما سیم‌های مثبت و منفی آن به جایی وصل نیستند. ولتاژی که در این حالت بین دو سر سیم وجود دارد، همان VOC است.

اهمیت VOC: این پارامتر یک معیار حیاتی برای ایمنی است. هر اینورتر خورشیدی یک حد ولتاژ ورودی ماکزیمم دارد. مجموع VOC پنل‌هایی که به صورت سری به هم متصل می‌شوند، نباید هرگز از این حد تجاوز کند. نکته مهم این است که ولتاژ در هوای سرد افزایش می‌یابد، بنابراین همیشه باید محاسبات را برای سردترین دمای ممکن در منطقه خود انجام دهید تا از آسیب به اینورتر جلوگیری شود.

جریان اتصال کوتاه یا ISC (Short Circuit Current)

جریان اتصال کوتاه (ISC) بیشترین جریانی است که یک پنل خورشیدی می‌تواند تولید کند. این حالت زمانی رخ می‌دهد که دو سر خروجی مثبت و منفی پنل مستقیماً به یکدیگر متصل شوند (اتصال کوتاه). در این شرایط، ولتاژ صفر است اما جریان به ماکزیمم مقدار خود می‌رسد.

اهمیت ISC: این پارامتر برای انتخاب صحیح تجهیزات حفاظتی مانند فیوزها و کلیدهای مینیاتوری (MCB) و همچنین تعیین قطر کابل‌های سیستم خورشیدی شما ضروری است. جریان سیستم باید به گونه‌ای مدیریت شود که از توان تحمل سیم‌ها و تجهیزات بیشتر نشود.

نقطه توان ماکزیمم (MPP)؛ قلب تپنده پنل

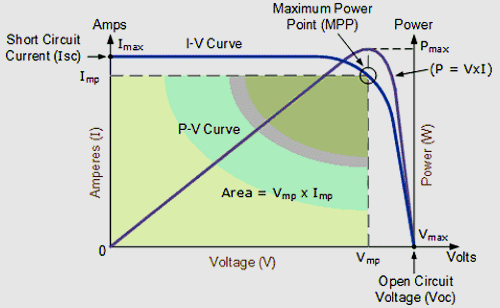

برخلاف VOC و ISC که در شرایط حدی (بدون بار یا اتصال کوتاه) اندازه‌گیری می‌شوند، عملکرد واقعی پنل در نقطه‌ای بین این دو حالت اتفاق می‌افتد. توان (وات) از حاصل‌ضرب ولتاژ در جریان (P = V x I) به دست می‌آید. یک پنل خورشیدی در هر لحظه، یک “نقطه شیرین” یا “نقطه توان ماکزیمم” (Maximum Power Point – MPP) دارد که در آن، ترکیب ولتاژ و جریان، بیشترین توان خروجی ممکن را تولید می‌کند. وظیفه اصلی کنترلرهای شارژ MPPT و اینورترهای مدرن، یافتن و نگه داشتن پنل در این نقطه بهینه است.

VMP و IMP: مشخصات پنل در بهترین حالت عملکرد

حالا که با نقطه توان ماکزیمم آشنا شدیم، درک دو پارامتر باقی‌مانده بسیار ساده است. این دو مقدار، ولتاژ و جریان پنل را دقیقاً در همان نقطه بهینه (MPP) توصیف می‌کنند.

• VMP (Voltage at Maximum Power): ولتاژ پنل در نقطه‌ای که بیشترین توان را تولید می‌کند. این ولتاژ کاری واقعی پنل است و همیشه از VOC کمتر است.
• IMP (Current at Maximum Power): جریان پنل در نقطه‌ای که بیشترین توان را تولید می‌کند. این جریان کاری واقعی پنل است و همیشه از ISC کمتر است.

در واقع، توان نامی یک پنل (مثلاً یک پنل 450 وات) از حاصل‌ضرب VMP در IMP به دست می‌آید (Pmax = VMP x IMP). این دو پارامتر، واقعی‌ترین معیارهای عملکردی برای طراحی و محاسبه سیستم خورشیدی شما هستند. درک عمیق VMP، IMP، VOC، ISC در سولار پنل ها به شما قدرت انتخاب هوشمندانه می‌دهد.

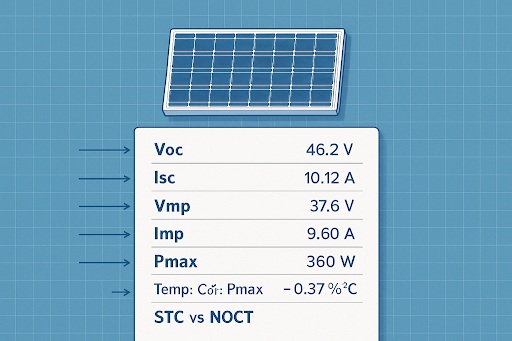

جدول خلاصه پارامترهای کلیدی پنل خورشیدی

برای درک بهتر، بیایید این مفاهیم را در یک جدول ساده خلاصه کنیم.

تاثیر شرایط محیطی بر این پارامترها

مقادیر VMP، IMP، VOC و ISC که در دیتاشیت پنل‌ها ذکر می‌شوند، تحت شرایط تست استاندارد (STC) اندازه‌گیری شده‌اند: تابش 1000 وات بر متر مربع و دمای سلول 25 درجه سانتی‌گراد. اما در دنیای واقعی، شرایط دائماً در حال تغییر است.

• تابش خورشید (Irradiance): میزان تابش مستقیماً بر جریان (IMP و ISC) تأثیر می‌گذارد. در یک روز ابری، جریان پنل به شدت کاهش می‌یابد، در حالی که ولتاژ تغییر چندانی نمی‌کند.
• دما (Temperature): دما مهم‌ترین تأثیر را بر ولتاژ (VMP و VOC) دارد. با افزایش دما، ولتاژ پنل کاهش می‌یابد. به همین دلیل است که پنل‌های خورشیدی در روزهای سرد و آفتابی زمستان، عملکرد بسیار خوبی از خود نشان می‌دهند! این کاهش ولتاژ در گرما باید هنگام طراحی سیستم برای مناطق گرمسیری در نظر گرفته شود.

چگونه از این دانش برای انتخاب پنل خورشیدی استفاده کنیم؟

اکنون که با زبان پنل‌های خورشیدی آشنا شده‌اید، می‌توانید با دید بازتری اقدام به خرید پنل خورشیدی کنید. هنگام مقایسه مدل‌های مختلف:

1. VOC را بررسی کنید: مطمئن شوید که مجموع ولتاژ پنل‌های سری شما از حداکثر ولتاژ ورودی اینورترتان، حتی در سردترین روز سال، کمتر باشد.
2. VMP و IMP را مقایسه کنید: این دو پارامتر عملکرد واقعی پنل را نشان می‌دهند. با استفاده از آن‌ها توان واقعی را محاسبه کرده و با نیازهای خود تطبیق دهید.
3. به ضرایب دمایی توجه کنید: دیتاشیت‌ها معمولاً ضریب دمایی ولتاژ را نیز ذکر می‌کنند. این عدد به شما می‌گوید به ازای هر درجه افزایش دما، ولتاژ چقدر افت می‌کند و برای محاسبات دقیق بسیار مفید است.

جمع‌بندی: دانش، کلید انتخاب هوشمندانه

دیگر حروف اختصاری روی دیتاشیت پنل‌های خورشیدی برای شما مرموز نیستند. شما آموختید که VOC و ISC پارامترهای حدی برای ایمنی و سایزبندی هستند، در حالی که VMP و IMP نشان‌دهنده عملکرد واقعی و بهینه پنل در شرایط کاری می‌باشند. مسلح شدن به این دانش به شما این قدرت را می‌دهد که فراتر از قیمت و برند، پنل‌ها را بر اساس عملکرد فنی واقعی آن‌ها بسنجید و سیستمی بسازید که دقیقاً برای نیازها و شرایط اقلیمی شما بهینه‌سازی شده است.
